    Бюджетный компрессор с ресивером и регулятором давления

    Бюджетный компрессор с ресивером и регулятором давления



    Бюджетный компрессор с ресивером и регулятором давленияКлассическая ситуация: подошел этап окраски модели — нужен компрессор, а денег на покупку полноценного компрессора оказывается недостаточно.
    Решение — соберём компрессор сами!

    Сумма выделенная на компрессор 2500р. Основные требования к компрессору:
    Компрессор должен обеспечивать подачу воздуха с давлением необходимым для питания аэрографа (1–2атм).
    Регулирование давления в диапазоне от нуля до 7атм.
    Автоматическое поддержание давления на заданном уровне.
    Питание компрессора от сети переменного тока 220В 50Гц.
    Итоговая стоимость деталей не должна превысить 2500руб (на 12.04.2010).

    Вот список используемых деталей:

    1. Компрессор автомобильный Megapower 03.14.001 (650,00р)-1шт.

    2. Регулятор давления MF-4 (307,20р.)- 1шт.

    3. Реле давления TAIFU TPC2–1 ј BP (172,00р.) — 1шт.

    4. Миниатюрный сетевой (220В, 3А) выклочатель с подсветкой (10,00р.) — 1шт.

    5. Огнетушитель ОП-2 (3) ABCE (120,00р.) — 1шт.

    6. Фильтр влагоотделитель VOYLET MF-80 (114,00р.) — 1шт.

    7. Ручка мебельная 160 мм (66,00р.) — 1шт.

    8. Штуцер крест В-В-В-Н 14 (146,88р.) — 1шт.

    9. Штуцер «елочка» с внеш. резьбой 14 (50,00р.)

    10. Штуцер «елочка» под байонетную гайку (27,84р.) — 1шт.

    11. Байонетная гайка 14 (20,00р.) — 1шт.

    12. Уголок 90 MF 14 (63,00р.) — 1шт.

    13. Уголок 90 FF 14 (86,00р.) — 2шт.

    14. Уголок 90 ММ 14 (63,00р.) — 2шт.

    15. Хомут крепления трубы ф110 мм (21,50р.) — 2шт.

    16. Б/У источник питания (350,00р.) -1шт.

    17. CH1–0459 Евровилка сет. на корпус (17,00р.) — 1шт.

    18. Резьбовая втулка 14 — 1шт.


    ИТОГО 2 504,92р

    Чертежи и детали корпуса приведены на рисунках ниже.
    Бюджетный компрессор с ресивером и регулятором давленияБюджетный компрессор с ресивером и регулятором давления
    Бюджетный компрессор с ресивером и регулятором давленияБюджетный компрессор с ресивером и регулятором давления

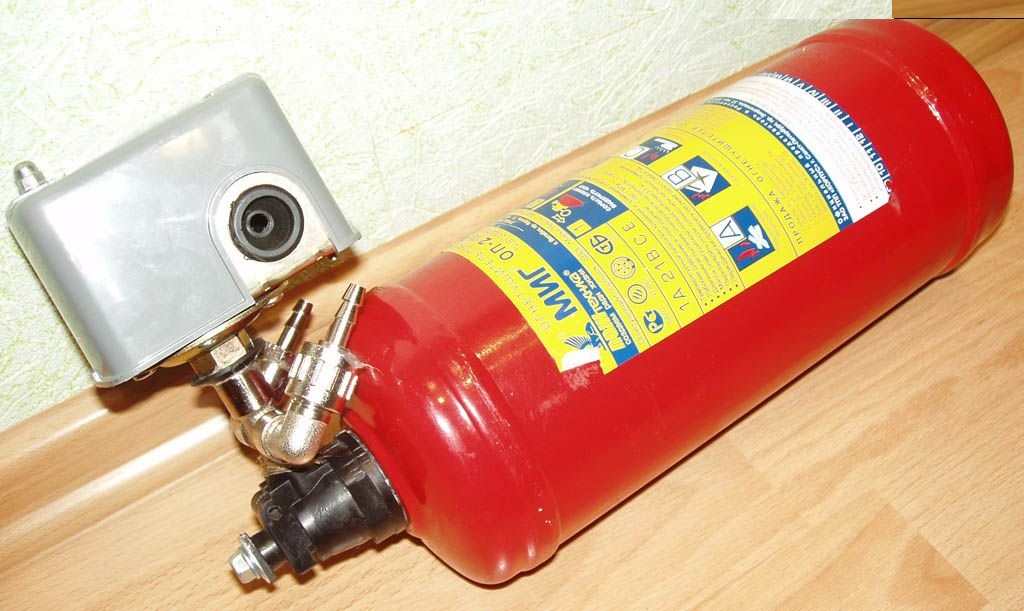

    Последовательность сборки и конечный результат приведены ниже на рисунках.
    Бюджетный компрессор с ресивером и регулятором давленияБюджетный компрессор с ресивером и регулятором давления
    Бюджетный компрессор с ресивером и регулятором давленияБюджетный компрессор с ресивером и регулятором давления


    Полученные основные характеристики компрессора:
    Вес, 8.1 кг
    Габаритные размеры сподключенным шнуром питания (ДхШхВ), 460Ч150Ч320 мм
    Максимальное давление на выходе 6атм
