Компрессор. Изделие второе, переработанное и дополненное  Доброго времени суток, уважаемые коллеги! В процессе переоборудования рабочего места, пришлось переделывать компрессор. Требовалась вертикальная компоновка.



Старый компрессор разобрал и на основе его деталей стал делать новый. К баллону ресивера точками приварил гайки и заглушку в горловину ( ну не умею я варить герметичные швы :-))
Компрессор. Изделие второе, переработанное и дополненноеКомпрессор. Изделие второе, переработанное и дополненное
Зачистил места сварки и герметизировал «Дзержинской» эпоксидкой.
Требовался корпус наподобие системного блока компьютера. А что может его заменить, если не он сам :-) В ход пошёл корпус моего первого горелого компа. Чтобы баллон поместился по высоте в дне корпуса я сделал отверстие под горловину. Рядом установлен непосредственно компрессор. В нише под CD-ROM разместились редуктор, пневморазъём и манометр. В конструкцию добавил реле давления, настроенное на 2-4 атм, аварийный клапан оставил (4,5 атм) , манометр « давление в ресивере» убрал, выход заглушил. При необходимости (настройка и т.д.) манометр можно вкрутить вместо заглушки.
Компрессор. Изделие второе, переработанное и дополненное Компрессор. Изделие второе, переработанное и дополненное

Двигатель компрессора подключил через одну группу контактов реле давления. Через вторую группу включён светодиод, сигнализирующий о работе мотора. Светодиоды «сеть» ( зелёный) и «работа компрессора» ( красный) запитаны от зарядки мобильника через добавочный резистор.
Раз уж пошла такая большая модернизация, решил  в этот же корпус вживить блок питания микродрели. Это освободит место на столе и избавит от кучи проводов. Я применил схему регулируемого параметрического стабилизатора. Так проще регулировать обороты двигателя, чем включением последовательно переменного резистора.

Компрессор. Изделие второе, переработанное и дополненное Компрессор. Изделие второе, переработанное и дополненное

Для удобства пользования к двигателю дрели приклеил микровыключатель
Компрессор. Изделие второе, переработанное и дополненное

Стабилизатор выдаёт от 0 до 5 вольт, ток около 200 мА. Для движка от зубной щётки вполне хватает. Регулировочный резистор, вольтметр и выходной разъём вынесены на лицевую панель.


Компрессор. Изделие второе, переработанное и дополненноеКомпрессор. Изделие второе, переработанное и дополненноеКомпрессор. Изделие второе, переработанное и дополненноеКомпрессор. Изделие второе, переработанное и дополненное

Фальшпанель изготовил из гетинакса и оклеил самоклеющейся плёнкой, текстурированной под дерево. Чтобы замаскировать не совсем ровные отверстия под манометр и пневморазъём, применил ободок, изготовленный из одноразового стакана и кольцо из самоклеющейся плёнки. Из верхней части стакана вырезано 15 мм.
Компрессор. Изделие второе, переработанное и дополненное Компрессор. Изделие второе, переработанное и дополненное

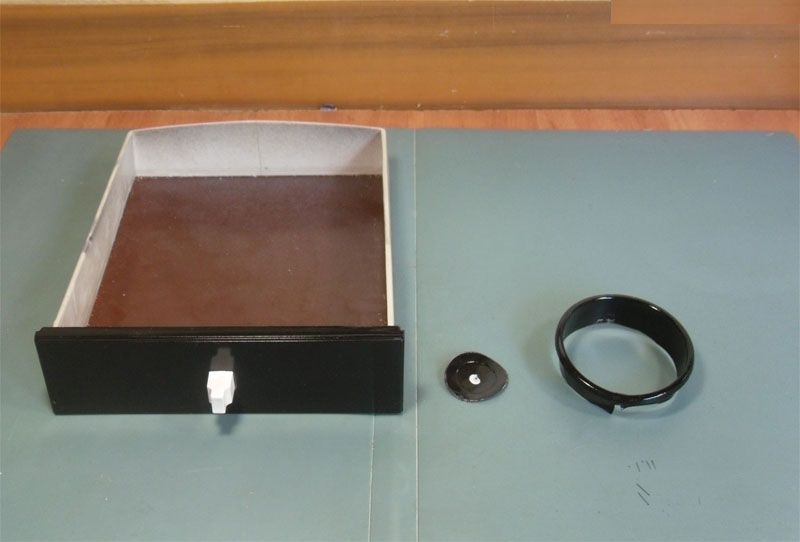

Над редуктором в корпусе осталось место. Туда был сделан ящик для микродрели и принадлежностей. На его изготовление ушли заглушка CD-ROM и остатки корпуса системника.
Компрессор. Изделие второе, переработанное и дополненное Компрессор. Изделие второе, переработанное и дополненное

Вот такое у меня получилось рабочее место
Компрессор. Изделие второе, переработанное и дополненное Компрессор. Изделие второе, переработанное и дополненное


Вот и всё, спасибо за внимание. С уважением, Новгородский Виктор.

P.S. Номиналы деталей стабилизатора не привожу, т.к. они будут зависеть от конкретного двигателя, трансформатора и имеющихся комплектующих ( стабилитрона, транзисторов).
