    Компрессор двойного действия

    Компрессор двойного действия

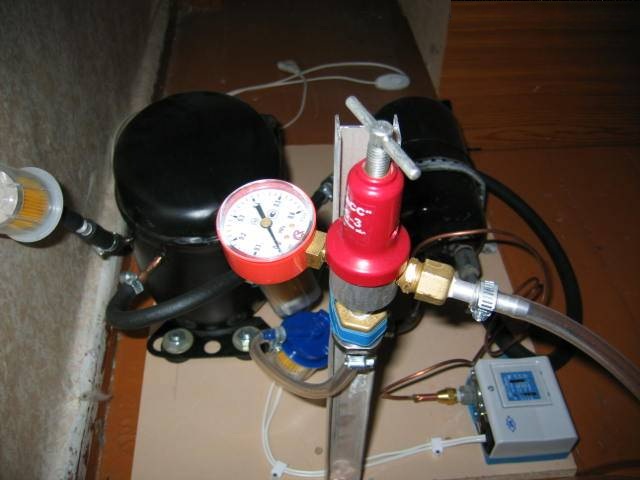

    Компрессор двойного действияПеречитав кучу статей по компрессорам, решил сделать систему для работы с аэрографами двойного действия. Использовал импортный компрессор, ресивер от магазинной холодильной камеры 2,5 литра, несколько бензиновых фильтров, куча трубочек, пропановый редуктор БПО 5-3, реле давления ALCO CONTROL PS1.

    Самое сложное было припаять тонкую медную трубку от реле давления к выходной трубке ресивера. Необходимо нагревать не менее 100Вт паяльником выходную трубку ресивера, а в это время другим паяльником припаять тонкую трубочку. Данное реле давления расчитанно на диапазон - верхнее минимальное 5 аТм, дифференциал нижнего - 2 аТм.

    Советую всем, у кого есть возможность! Настраивается легко: в реле давления два болтика. Одним настраивается до какого давления накачивается ресивер (в нашем случае 5 аТм), а вторым снижение меньше 2 аТм. Принцип работы таков: включаем компрессор, он накачивает ресивер до 5 аТм и отключается. В это время мы работаем не обращая внимания на весь этот агрегат. При снижении давления в ресивере меньше 2 аТм он снова включается и накачивает ресивер до 5 аТм. Редуктором регулирую давление подаваемое на аэрограф.

    Компрессор двойного действия Компрессор двойного действия
